型號：HK-JY-130
時間：2025-04-08
訪問量：3606

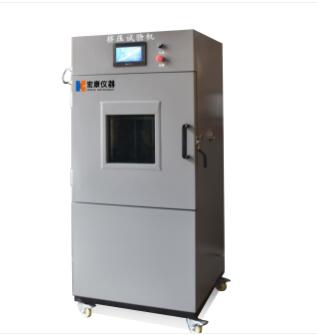

一、電池擠壓試驗機介紹：
1.用途：模擬各類動力鋰電池極在使用過程中，電池遭受擠壓的情形，人工呈現電池在遭受擠壓時可能出現的不同狀況；
2.原理：將電池放在兩個擠壓板之間，將壓力施加到被擠壓電池上，達到很大壓力后自動回位；
3.符合標準：
GB31241-2014《便攜式電子產品用鋰離子電池和電池組安全要求》標準要求：
電池按照規定的試驗方法充滿電后，將電池置于兩個平面內，垂直于極板方向進行擠壓，兩平板間施加13.0kN±0.78kN的擠壓力，一旦壓力達到很大值即可停止擠壓試驗，試驗過程中電池不能發生外部短路。
A.電池兩個平的表面之間進行壓縮，壓縮力通過一個φ32mm的液壓活塞施加,壓縮持續進行直至壓力達到17.2Mpa，施加的壓力為13KN，當達到很大壓力后泄壓。
B.一個圓柱型或方型電池受壓時其長軸線平行于液壓裝置的平面。方形電池還應沿長軸方向轉90°，目的使寬側及窄側均承受壓縮，每個樣品電池僅承受1個方向的壓縮力，每個測試采用獨立的電池。
C.鈕扣電池在平面方向施壓。
D.通過臺鉗或具有圓柱形活塞的液壓油缸施加壓力，使受檢的單體電池或單元電池在兩個平面之間被擠壓。從最初的接觸點開始，以約1.5cm/s的速度持續進行擠壓，直至擠壓力達到大約13KN立即釋壓。
例：可通過活塞直徑為32mm的液壓油缸產生壓力，直至壓力達到17Mpa（約13KN）；
對于圓柱形電池，擠壓時電池的長軸應與擠壓裝置的擠壓面；對于矩形電池，擠壓力應施加于垂直于電池長軸的兩個軸向中的一個，下次再擠壓另一軸向；對于扣式電池，則擠壓其平面。
每一個單體電池或單元電池只擠壓一次。繼續觀察被檢樣品6h。
接收標準：電池在檢驗之中以及在6h的觀察期內應不過熱、不爆炸、不著火。
二、主要功能：
試驗箱體的測試區域為1個獨立的測試區、測試內箱尺寸為W650xD640xH700mm,測試區內箱采用不銹鋼SUS304制作；
試驗箱體設置有排風系統。箱體頂部裝有1個鼓風機排放測試區的煙霧；
試驗箱體前門采用加強設計，右邊裝強力門鎖扣,有效的門,門內部加焊了加強筋使門更加牢固增加強度；
照明功能：門外部裝有LED燈,節能高亮度,方便觀察測試區電池測試時的狀態；
底部裝4個腳輪，方便移動和固定；
本機采用PLC觸摸屏控制系統,方便直觀,可輕易的控制每一個輸入的測試參數；
防爆玻璃視窗貼防爆膜，加裝防護鋼網，雙重保護；
照明功能，安裝于視窗外部，反射到內箱，既可清晰看到內箱狀況又保證照明燈的壽命與安全；
箱體底部后方安裝泄壓裝置，當壓力到達壓力開關的壓力時，壓力門打開自動泄壓。
三、特點：
1.設計說明
（1）動力源：采用油壓動力,油壓站的電機油泵輸出控制的壓力油輸入垂直的油缸,油缸的軸端
壓盤精準的施加垂直的測試壓力。
（2）控制方式：PLC觸摸控制,可觸摸手動輸入控制的壓力,以及壓力單位…等,測試時可顯示實
際的測試結果,相對應的測試數據。
2.安全保護系統
（1）附有無熔絲保護開關
（2）試驗箱：極限超溫，風機、電機過熱繼電器保護
（3）電源：漏電保護，超載及短路保護
（4）溫濕度過零點閘流體功率控制器保護
3.設備工作環境
（1）環境溫度：0～35℃
（2）環境濕度：20%RH～90%RH，非冷凝
（3）設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量
（4）使用場地：地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵；附近沒有強電磁輻射源
（5）場地地面承重能力：不小于200kg/m2；設備周圍留有適當?shù)木S護空間,使用場地適當考慮設備排水問題
（6）設備用電：AC380V/2.5KW，獨立配置相應容量的空氣或動力開關，設備配線長約3米
四、出現故障后的解決辦法：
關機；稍等片刻再開機重新自檢；重新安裝軟件后再自檢；檢查計算機主機與儀器主機連線是否正常
2、打開主機后，不能自檢，主機風扇不轉
解決辦法：
檢查電源開關是否正常；
檢查保險絲(或更換保險絲)；
檢查計算機主機與儀器主機連線是否正常；
3、波長不準，并發現波長有平移
解決辦法：
檢查計算機與主機連線是否松動，是否連接不好；檢查電源電壓是否符合要求(電源電壓過高或過低，都可能產生波長平移現象)；重新自檢；如果還是不行，則打開儀器，用干凈小毛刷蘸干凈的鐘表油刷洗絲桿
4、光度準確度不準
解決辦法
首先檢查樣品是否正確、稱樣是否準確、操作是否正確；
波長是否準確；
重新進行暗電流校正；
檢查保險絲是否有問題(松動、接觸不良、氧化)；
雜散光是否太大；
光譜帶寬選擇是否合適
基線平直度是否變壞
5、噪聲大
解決辦法：
檢查氘燈、鎢燈是否壽命到期；查看氘燈、鎢燈的發光點是否發黑；
檢查220V電源電壓是否正常；
檢查氘燈、鎢燈電源電壓是否正常；
檢查電路板上是否有虛焊；
查看周圍有無強電磁場干擾6、檢查樣品是否渾濁
6、基線平直度指標超差
解決辦法：
基線平直度測試的儀器條件選擇是否正確；
重新作暗電流校正；
光源是否有異常(光源電源不穩、燈泡發黑、燈角接觸不良)；
波長是否不準(是否平移)；
重新安裝軟件；
7、吸光度或透過率的重復性差
解決辦法：
檢查樣品是否有光解(光化學反應);
檢查樣品是否太稀;
是否測試時光譜帶寬太小;
周圍有無強電磁場干擾;
8、測量時吸光度值很大
解決辦法：
檢查樣品是否太濃
檢查光度室是否有擋光
檢查光源是否點亮
關機，重新自檢
檢查電源電壓是否太低
重新安裝軟件
9、中控遠傳液位和現場液位對不上或者進液排液時液位無變化；
10、現場液位計和中控遠傳均沒有問題的情況下，中控和現場液位對不上；
解決辦法：
在確定遠傳液位準確的情況下，一般懷疑為液位計液相堵塞造成磁浮子卡住，
現場液位變送器不是線性；
關閉氣相和液相一次閥，打開排液閥把內部液體和氣體全部排干凈，然后再慢慢打開液相一次閥和氣相一次閥，如果液位還是對不上，就進行多次重復的沖洗，直到液位恢復正常為止，對液位計變送器進行線性校驗。
四、參數：
|
1.壓力范圍 |
2KN～15KN（可調）； |
|
2.上壓盤直徑為 |
150mm(不小于 20cm²)； |
|
3.力值誤差 |
±1%； |
|
4.單位轉換 |
Kg/N/Lb(公斤/牛頓/英鎊)三種單位轉換； |
|
5.擠壓速度 |
1~900mm/min(帶顯示）； |
|
6.速度精度 |
1mm； |
|
7.速度誤差 |
±1%； |
|
8.鋼針 |
φ4 φ6 φ8 φ10 可任選 長150mm |
|
9.針刺速度 |
0—15mm /秒 可調 |
|
10.針刺力量范圍 |
0—3000N 誤差±1％ 分辨率 1N |
|
11.測量電壓范圍 |
0~10V；一通道 |
|
12.電壓精度 |
1mv； |
|
13.箱門 |
單門，開觀察窗，冷拉手門鎖； |
|
14.試驗動力方式 |
液壓； |
|
15.顯示方式 |
PLC 觸摸屏顯示測試參數； |
|
16.最大測試空間 |
W650 X D640 X H700mm； |
|
17.視窗尺寸 |
390 X 360mm(厚 20mm)； |
|
18.排氣風扇 |
鼓風機安裝于后部(接口直徑 120mm）； |
|
19.補風口 |
箱體側面開有一個直徑 50mm 補風口(也可用于測量電壓等)； |
|
20.箱體底部 |
底下裝有四個萬向滑輪,可自由移動，并帶有固定腳杯； |
|
21. 照明 |
箱體視窗裝有照明燈； |
|
22.箱體尺寸 |
W765 X D750 X H1800mm； |
|
23.電源 |
AC 380V±10% 50HZ； |
|
24 功率 |
2.5KW； |
|
25.機臺重量 |
約 350KG。 |
五、附件清單：
|
1.基本配置：整套測試冶具組成； |
|
2.顯示控制方式：PLC 觸摸屏控制 |
|
3.擠壓上壓盤φ150mm:1 個 |
|
4.內六角扳手: 1付 |
|
5.操作說明書:1本 |
